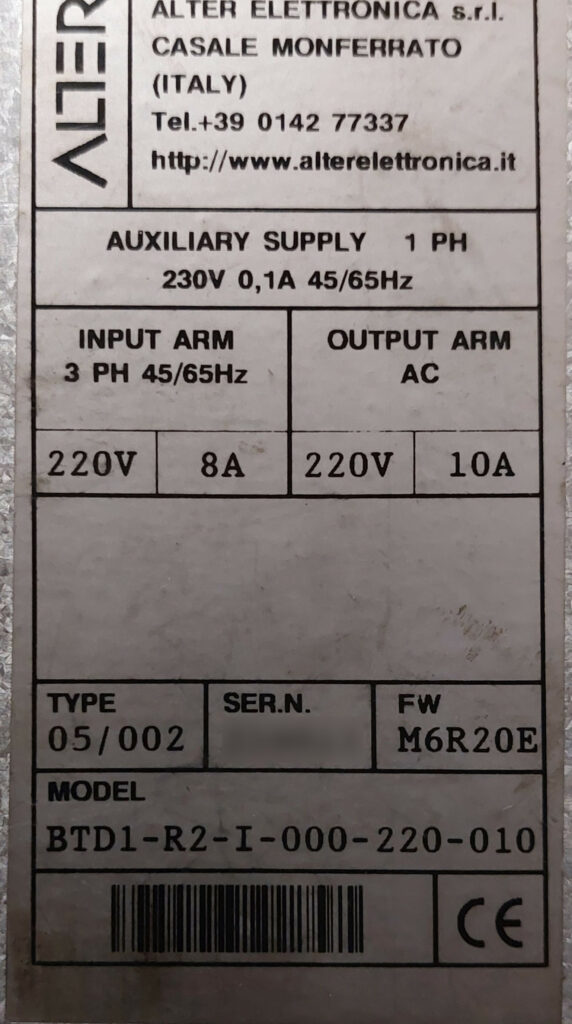

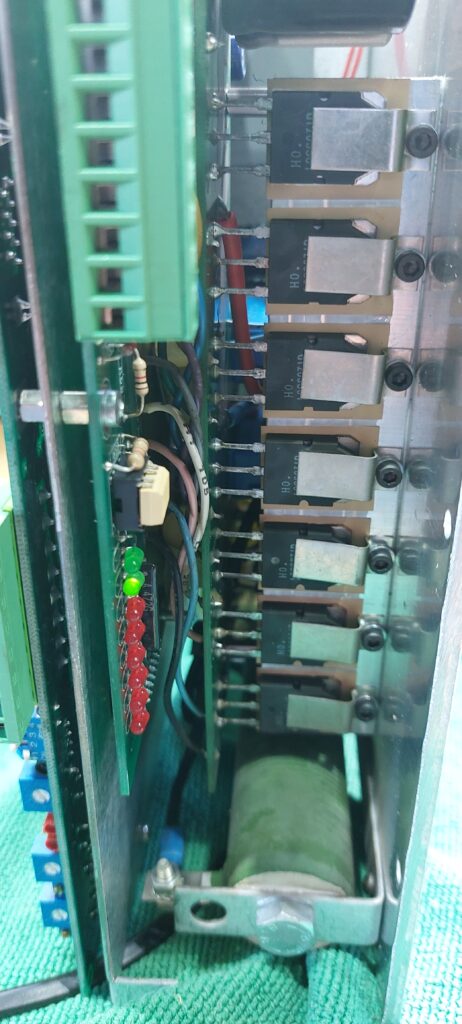

Réparation Drive ALTER BTD 05/002

ALTER (marque déposée)

Réparation réalisée hors réseau constructeur – à usage informatif

Les marques mentionnées restent la propriété de leurs détenteurs respectifs.

Ce type d’équipement est conçu avec un haut niveau de robustesse et de fiabilité. Néanmoins, comme tout système électronique, il reste soumis au vieillissement naturel des composants (condensateurs, alimentations, commutation de puissance, cycles thermiques) ainsi qu’aux contraintes environnementales (poussière, chaleur, vibrations, CEM), pouvant conduire à des défaillances au fil du temps.

Travaux

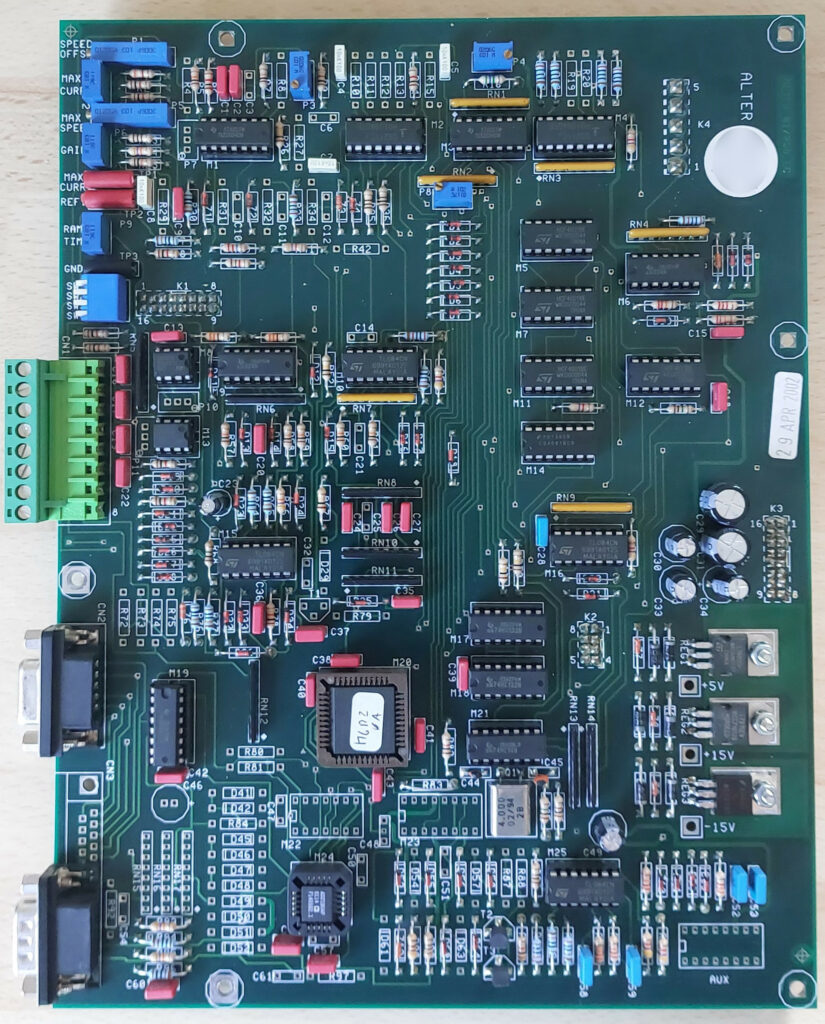

  • Diagnostic de la carte

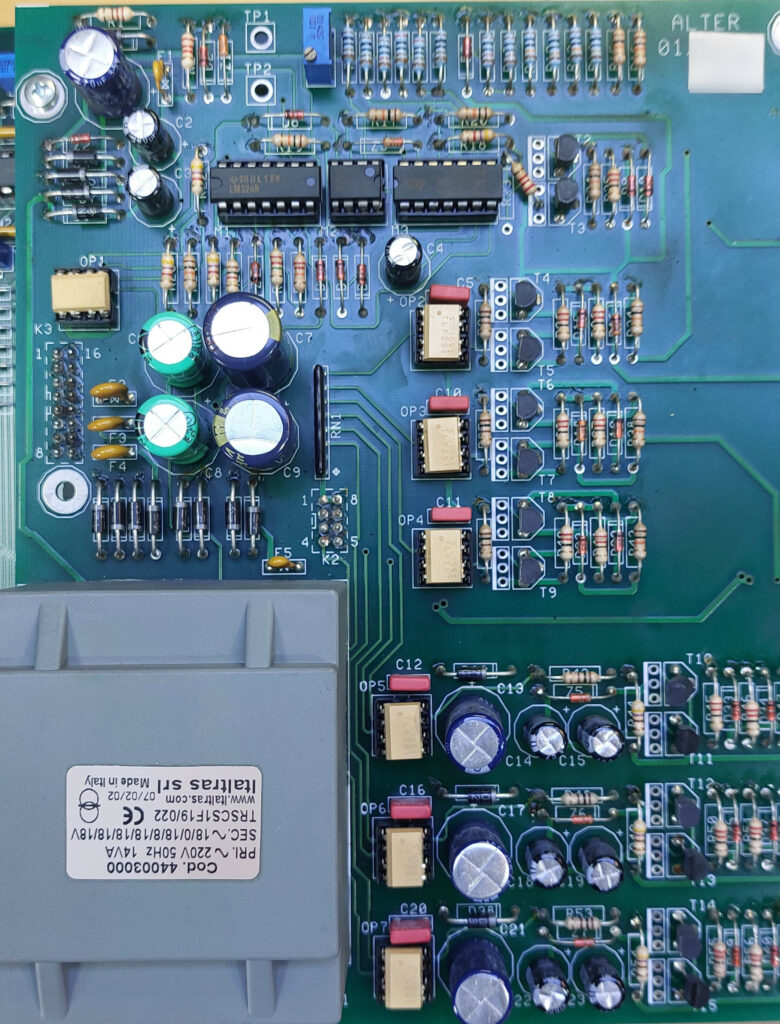

  • Remise en état des alimentations (redressement / régulation)
  • Remplacement des condensateurs critiques et diodes de l’alimentation

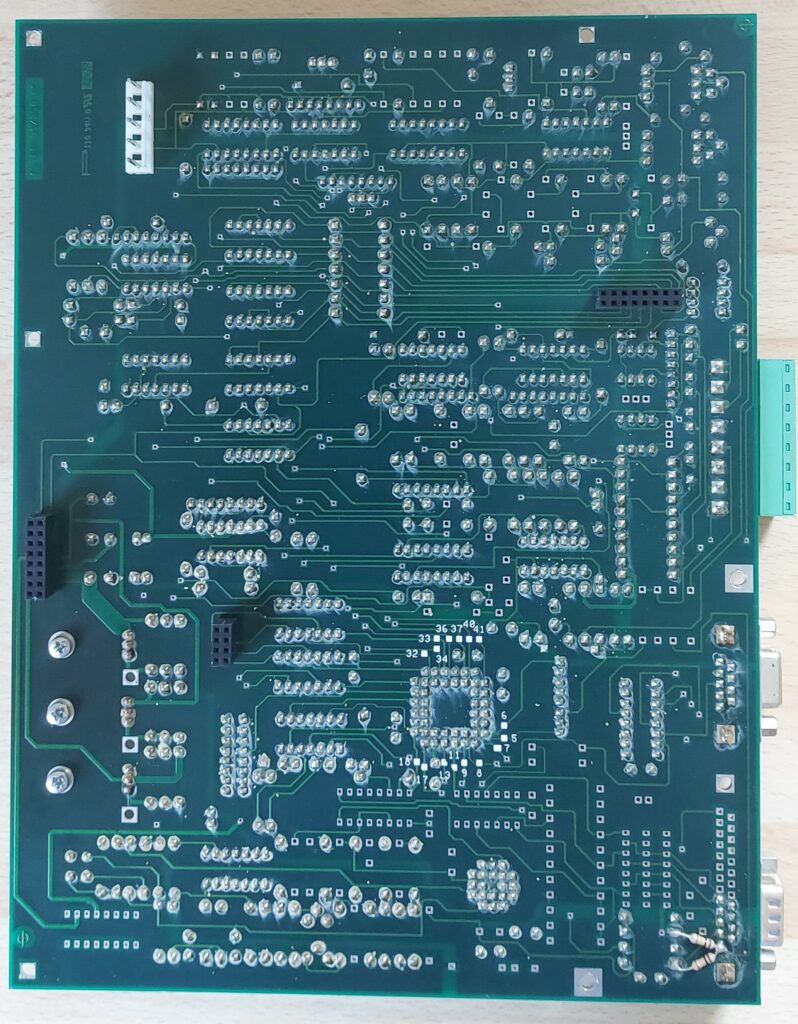

  • Reprise des soudures suspectes

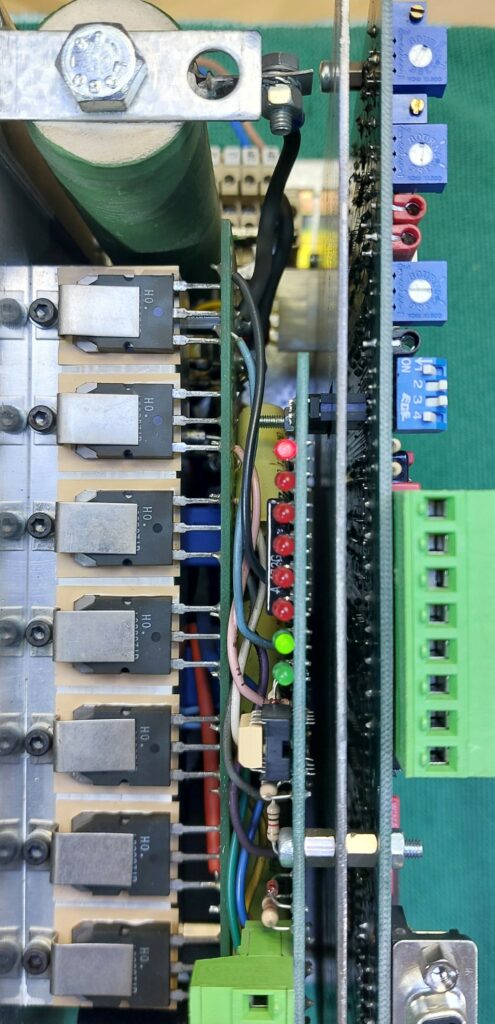

  • Vérification des drivers IGBT (court-circuit éventuel)
  • Nettoyage des cartes et zones d’interventions

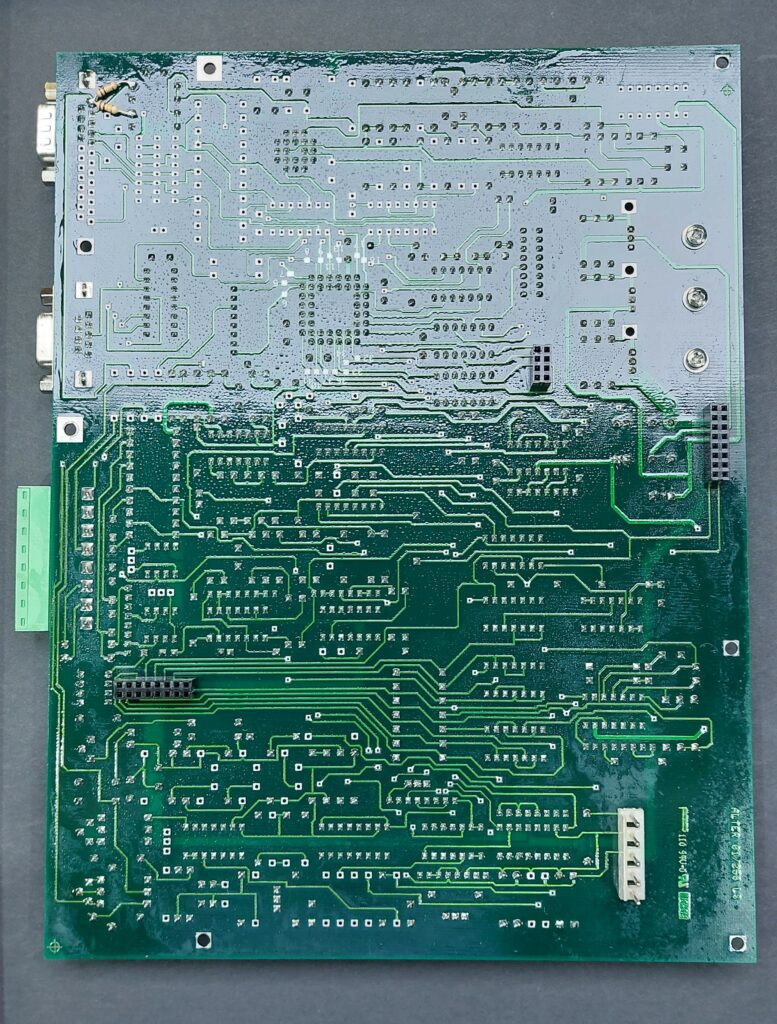

  • Application d’un vernis de protection

Vérifications

  • +5 V
  • +15 V / -15 V
  • +24 V
  • +24 V auxiliaire CN4/1 + Porteuse codeur CN3 (CN3/5 REF+ / CN3/8 REF-)
  • +10 V / -10 V auxiliaires CN4/6 et CN4/7 (rotation)

Tests

  • Vérification bus DC
  • Cycles multiples et essai prolongé sous tension (burn-in 24 heures) afin de vérifier la stabilité du système
  • Test fonctionnel
