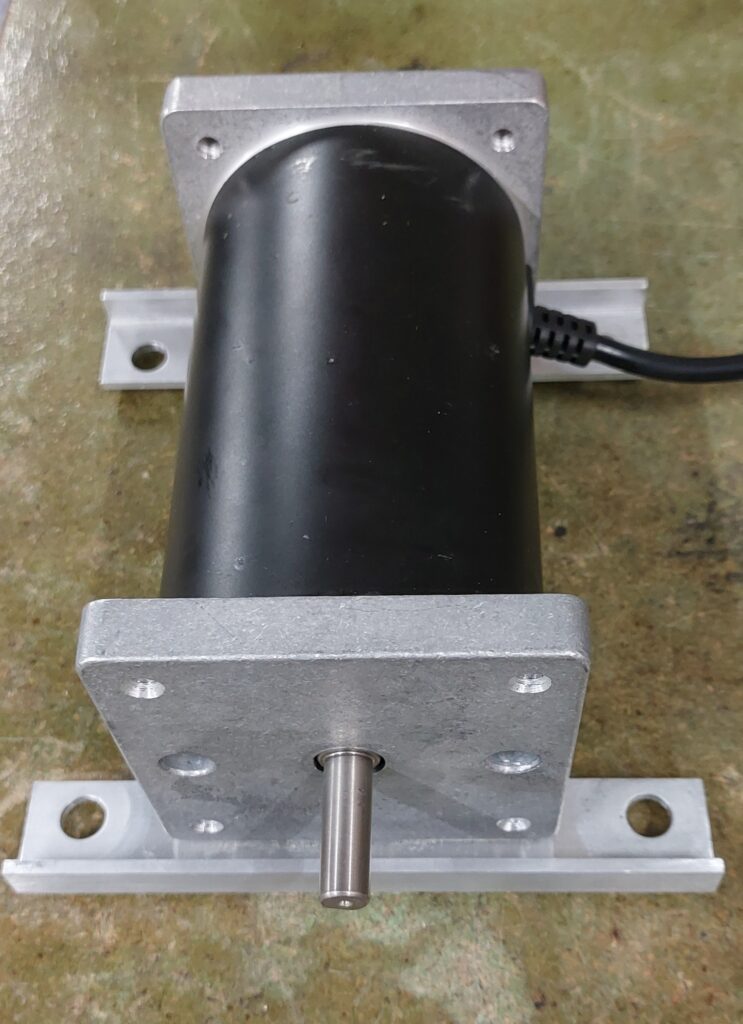

Ultra Tec – DC Motor Speed Control (KBLC-240DS (6353)) pour facetteuse Ultra Tec

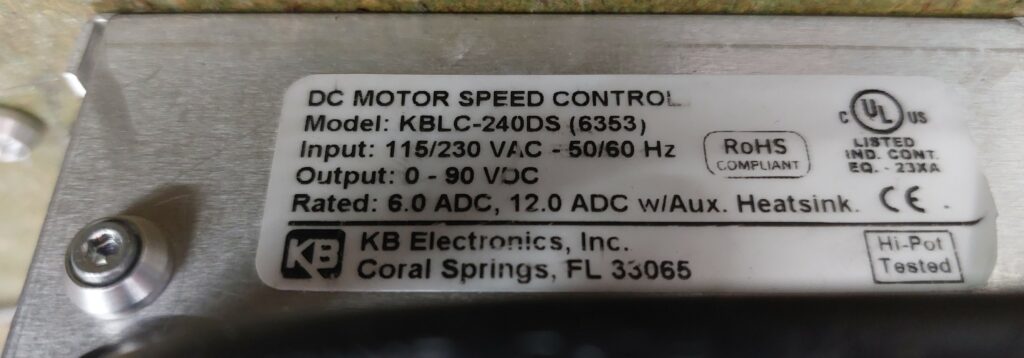

Carte KBLC-240DS (6353)
Input: 115/230 VAC – 50/60Hz
Output: 0 – 90 VDC
6.0 ADC, 12.0 ADC w/Aux. Heatsink.

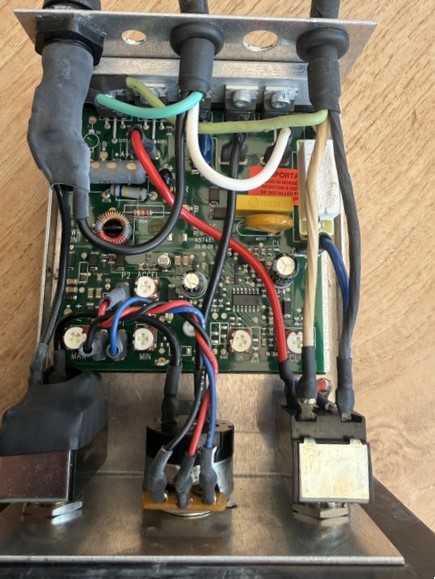

Réparation d’une carte KB Electronics Carte KBLC-240DS (6353) (marque déposée)

Réparation réalisée hors réseau constructeur – à usage informatif

Les marques mentionnées restent la propriété de leurs détenteurs respectifs.

Ce type d’équipement est conçu avec un haut niveau de robustesse et de fiabilité. Néanmoins, comme tout système électronique, il reste soumis au vieillissement naturel des composants (condensateurs, alimentations, commutation de puissance, cycles thermiques) ainsi qu’aux contraintes environnementales (poussière, chaleur, vibrations, CEM), pouvant conduire à des défaillances au fil du temps.

Mesures stabilisées

Après réparation, mesures stabilisées relevées aux positions 0, 4, 8 et 16.

Position	Sens	U (V)	MIN (V)	MAX (V)	ΔU (V)
0	Référence / neutre	0,0377	0,0371	0,0383	0,0012
4	Sens négatif	-21,02	-21,04	-21,01	0,03
8	Sens négatif	-46,07	-46,09	-46,06	0,03
16	Sens négatif	-99,40	-99,45	-99,37	0,08
4	Sens positif	21,04	21,01	21,04	0,03
8	Sens positif	46,98	46,95	46,99	0,04
16	Sens positif	99,69	99,58	99,69	0,11

Constat : la tension de sortie évolue progressivement avec la position du potentiomètre. La pleine échelle observée est proche de ±100 V et les écarts MIN-MAX restent faibles sur les paliers stabilisés (Max ΔU 0.11 VDC)
